Scan-to-Plan Workflow · Schritt für Schritt

Vom Scan zum fertigen Plan in 4 Schritten

Wie sieht der Workflow wirklich aus – vom Betreten des Gebäudes bis zum fertigen Grundriss in der CAD-Software? Diese Seite zeigt den kompletten Praxis-Ablauf: ohne Auslassungen und ohne Beschönigung.

Praxis-Szenario

Bestandsaufnahme eines Einfamilienhauses

Ein Baumeister muss für eine Umbauplanung das Bestandsgebäude aufnehmen. Einfamilienhaus, Baujahr 1985, zwei Geschosse, unterkellert. Keine aktuellen Bestandspläne vorhanden. Der Auftraggeber erwartet Grundrisse, Schnitte und Ansichten als DWG-Dateien.
Die Herausforderung: Verwinkelte Raumaufteilung, nachträgliche Trennwände, Keller ohne Mobilfunkempfang. Mit Handaufmaß: zwei Personen, über eine Stunde, dann Nachbearbeitung im Büro. Mit DINO: eine Person, spürbar kürzer.
Vor Ort

1

Vorbereitung

Türen öffnen, damit der Weg durch alle Räume frei ist. Licht einschalten – die 12-MP-Kamera erfasst neben der Geometrie auch Farbinformationen; gutes Licht verbessert die Texturqualität.

Große Spiegelflächen kurz abdecken: Laserstrahlen reflektieren an spiegelnden Oberflächen unkontrolliert und erzeugen Fehlpunkte. Ein Handtuch über dem Badezimmerspiegel reicht völlig aus.

DINO einschalten, neues Projekt anlegen – über den 5-Zoll-Touchscreen in wenigen Sekunden erledigt. Route gedanklich planen: Jedes Stockwerk einzeln scannen, in Loops gehen.

Profi-Tipp: Loops statt gerader Strecken. Wer zum Ausgangspunkt zurückkehrt, aktiviert die Closed-Loop-Korrektur – das verbessert die Genauigkeit ohne Mehraufwand.
DINO SLAM-Scanner Schritt 1: Gerät einschalten – Display zeigt Startbildschirm mit Dino Viewer
DINO Display: Live-Punktwolke wächst während Gebäudebegehung – Echtzeit-3D-Scan
Im Gehen

2

Scannen im Gehen

Langsam und gleichmäßig durch das Gebäude gehen. DINO erfasst mit 320.000 Punkten pro Sekunde die gesamte Umgebung, während die SLAM-Technologie die Position in Echtzeit berechnet. Kein GPS, keine Targets, keine Fixpunkte – und kein Internet.

Auf dem 5-Zoll-Touchscreen sehen Sie live, wie die Punktwolke wächst. Fehlende Bereiche erkennen Sie sofort und können vor Ort nachscannen. Vergessene Maße gehören damit der Vergangenheit an.

Der Keller zeigt den Offline-Betrieb eindrucksvoll: kein WLAN, kein Mobilfunkempfang – und trotzdem eine lückenlose Punktwolke.

Profi-Tipp: Ca. 1 m/s Gehgeschwindigkeit, keine ruckartigen Drehungen – wie eine ruhig geführte Videokamera. Das ergibt die besten SLAM-Ergebnisse.
Nach dem Scan – am PC

3

Grundrisse und Schnitte in der DINO-Software

Zurück im Büro: Punktwolke per USB auf den Computer übertragen. Die mitgelieferte DINO-Software öffnet den kompakten Datensatz sofort – unter 200 MB statt der üblichen 2–5 GB.

In der Software definieren Sie Schnittebenen: Horizontale Schnitte erzeugen saubere Grundrisse, vertikale Schnitte liefern Ansichten und Wandabwicklungen. Kostenlose CAD-Werkzeuge sind inklusive – Linien, Polylinien, Bemaßungen. Sie zeichnen über den Scan: Wände als Wände, Fenster als Fenster.

Warum kein automatisches Vektorisieren? Manuelles Zeichnen über eine präzise Punktwolke ist in der Praxis schneller und zuverlässiger als automatische Linienerkennung, die bei komplexen Grundrissen häufig fehlerhafte Ergebnisse liefert.
DWG-Grundriss aus DINO SLAM-Scanner – horizontaler Schnitt mit Bemaßung in Magenta
Person geht mit DINO SLAM-Scanner durch Gebäude – Live- Punktwolke auf Display
Sofort

4

Export direkt in Ihre CAD- oder BIM-Lösung

Export im gewünschten Format – direkt aus der DINO-Software, ohne Zwischenschritt:

  • DWG / DXFFür ARCHLine.XP, AutoCAD, Archicad, Allplan, BricsCAD und alle DWG-fähigen CAD-Lösungen
  • E57Universelles Punktwolken-Format für Scan-to-BIM: Revit, ReCap, Navisworks und alle BIM-Plattformen
  • GeoTIFFGeoreferenzierte Bildpläne für weitere Auswertungen
  • + 9 weitere.las, .laz, .xyz, .ply und mehr – für jeden Workflow der richtige Standard

Dateien unter 200 MB – sofort per E-Mail versendbar, öffnen sich ohne Wartezeit auf Standard-Hardware.

Der Workflow auf einen Blick

1

Vorbereitung

Türen auf, Licht an, Route planen, Projekt starten

2

Scan

Durch das Gebäude gehen, Echtzeit-Kontrolle auf dem Display

3

Schnitte am PC

Grundrisse und Schnitte in der DINO-Software erstellen

4

Export

DWG, E57, DXF – sofort in Ihre CAD-Lösung

Gesamtaufwand: spürbar kürzer als jede andere Methode. Mit einer Person.

Tatsächlicher Zeitaufwand abhängig von Gebäudegröße, Grundrisskomplexität und Anwender-Erfahrung.

Klassisch vs. DINO – das Ergebnis im Vergleich

KennzahlKlassisch (Handaufmaß)Mit DINO SLAM-Scanner
AufnahmeDeutlich länger (2 Personen)Spürbar schneller (1 Person)
Grundrisse & SchnitteStunden (Büro, manuell)In der DINO-Software am PC
VollständigkeitRisiko vergessener MaßeLückenlose 3D-Erfassung
Ergebnis-FormateHandskizze, dann CAD-ZeichnungDWG, DXF, E57, GeoTIFF + 9 weitere
Genauigkeit± 1–3 cm (abhängig von Sorgfalt)± 2 cm (bis 10 m)*
Internet erforderlichNeinNein

* Erfahrungsrichtwert. Abhängig von Gebäudegeometrie, Scangeschwindigkeit und Anwender-Erfahrung. Keine zugesicherten Eigenschaften.

Checkliste für maximale Präzision

  • 1

    Türen öffnen, Licht an. Freier Weg durch alle Räume, gute Ausleuchtung für Farberfassung und optimale Scan-Qualität.

  • 2

    Spiegelflächen abdecken. Handtuch oder Zeitung über Badezimmerspiegel und Glasfronten – verhindert Fehlreflexionen in der Punktwolke.

  • 3

    Route als Loop planen. Zum Ausgangspunkt zurückkehren aktiviert die Closed-Loop-Korrektur für höhere Genauigkeit.

  • 4

    Jedes Stockwerk einzeln scannen. Minimiert Summationsfehler, sorgt für exakte Wandstärken und Raumhöhen.

  • 5

    Langsam und gleichmäßig gehen. Ca. 1 m/s, keine ruckartigen Drehungen – wie eine ruhig geführte Videokamera.

  • 6

    Display-Feedback nutzen. Fehlende Bereiche sofort erkennen und nachscannen, solange Sie noch vor Ort sind.

  • 7

    Export im richtigen Format. DWG für CAD-Lösungen, E57 für BIM-Plattformen, GeoTIFF für Bildpläne – für jeden Workflow der richtige Standard.

Dieser Workflow funktioniert auch für:

Aufmaß für Energieausweise (OIB-RL 6)

Thermische Hüllfläche in einem Durchgang erfassen. Außenwände, Fensterpositionen und Dachflächen aus der Punktwolke – direkt weiterverarbeitbar für klimaaktiv und PHPP.

Sanierung und Umbauplanung

Bestandsaufnahme für Planungsgrundlagen – auch bei verwinkelten Altbauten ohne aktuelle Pläne. DWG-Pläne für Einreichung direkt aus dem Scan.

Scan-to-BIM für Revit und ReCap

E57-Export in Autodesk ReCap, dann nahtlos in Revit. Unter 200 MB – auch auf Standard-Hardware problemlos zu handhaben.

Flächenermittlung & Facility Management

Ganze Gebäudeportfolios digitalisieren, Flächen berechnen, Bestandsdokumentation aktualisieren – für Asset Management und CAFM-Systeme.

Echte Projekte. Echte Ergebnisse.

Vier Gebäude. Vier Aufmaße. Mit dem DINO erfasst.

Vom historischen Bauernhof bis zur Pfarrkirche mit Gewölbe – diese vier Projekte aus unserer Praxis zeigen, welche Aufmaß-Ergebnisse mit dem DINO SLAM-Scanner möglich sind. Alle Pläne wurden in der DINO-Software und in ARCHLine.XP weiterverarbeitet.

Pichlergut Schnitt 1 - Vertikalschnitt durch die Punktwolke mit Höhenbemaßung
Historisches Gebäude
Sanierung
Bestandsaufnahme

Pichlergut – Sanierter Vierseithof

Aufmaß eines sanierten und ausgebauten Bauernhofs aus dem 19. Jahrhundert: unregelmäßige Mauerstärken, krumme Wände und gewachsene Strukturen – ideale Bedingungen für SLAM-Aufmaß. Die Punktwolke liefert eine maßstabsgetreue Grundlage für Bestandsplanung, Energieausweis und Sanierungskonzept.

Lieferumfang: 1 Grundriss · 2 Schnitte · Axonometrie
Vereinsgebäude in Hanglage – Punktwolke vom DINO SLAM-Scanner als 3D-Erfassung
Hanglage
Erweiterungsplanung
Scan-to-BIM

Vereinsgebäude in Hanglage – Erweiterungsprojekt

Bestandsaufnahme eines Vereinsheims in steiler Hanglage als Grundlage für eine geplante Erweiterung. Die DINO-Punktwolke wurde direkt in ARCHLine.XP überführt – inklusive 3D-BIM-Modell der Erweiterung mit präzise eingepasstem Anschluss an das Bestandsgebäude.

Lieferumfang: Bestandsaufmaß · BIM-Modell · 3D-Visualisierung
IT-Concept Firmengebäude Vertikalschnitt durch beide Geschosse
Bürogebäude
Mehrgeschossig
Eigenes Projekt

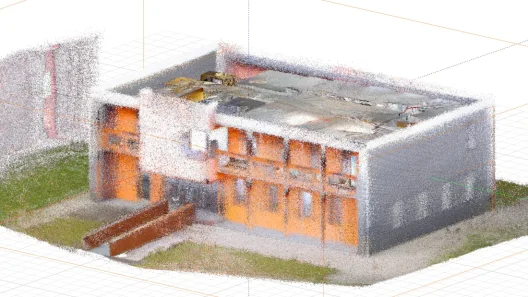

IT-Concept Firmengebäude – Komplettaufmaß

Unser eigenes Bürogebäude in Perg als Referenzprojekt: zwei Geschosse, Treppenhaus, gewerblich genutzte Räume. Alle Geschosse als saubere Grundrisse, ein durchgehender Vertikalschnitt durch das gesamte Gebäude – komplett aus der Punktwolke abgeleitet.

Lieferumfang: 2 Grundrisse · 1 Schnitt · Axonometrie
Pfarrkirche Längsschnitt durch das Gewölbe mit Bögen und Pfeilern aus DINO-Punktwolke
Sakralbau
Komplexe Geometrie
Bestandsaufnahme

Pfarrkirche mit Gewölbe – Denkmalpflege

Das anspruchsvollste Projekt: eine historische Kirche mit Kreuzgewölbe, Apsis und unregelmäßigen Wandstärken. Komplexe Geometrien, die mit klassischem Handaufmaß kaum erfassbar sind, werden mit dem DINO in einem einzigen Rundgang in die Punktwolke übertragen – inklusive der Gewölbestruktur.

Lieferumfang: Grundriss · Schnitt · Punktwolke des Gewölbes

Möchten Sie diesen Workflow selbst erleben?

Nichts ersetzt den Moment, in dem Sie selbst durch ein Gebäude gehen und live sehen, wie die Punktwolke auf dem Display entsteht. Kostenlos, vor Ort, unverbindlich.
